16Mn厚壁焊管

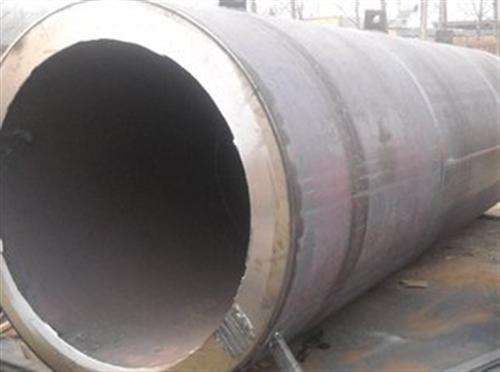

　　16Mn厚壁焊管属于碳锰钢管，碳的含量在0.16%左右，屈服点等于343MPa(强度级别属于343MPa级)。16Mn钢的合金含量较少，焊接性良好，焊前一般不必预热。但由于16Mn钢的淬硬倾向比低碳钢稍大，所以在低温下(如冬季露天作业)或在大刚性、大厚度结构上焊接时，为防止出现冷裂纹，需采取预热措施。

　　不同板厚及不同环境温度下16Mn钢的预热温度：

　　焊件厚度 (mm) 不同气温下的预热温度计(℃)：

　　16以下 不低于-10℃不预热,-10℃以下预热100～150℃;16～24 不低于-5℃不预热,-5℃以下预热100～150℃;

　　25～40 不低于0℃不预热,0℃以下预热100～150℃;

　　40以上 均预热100～150℃。

　　16Mn厚壁焊管手弧焊时应选用E50型焊条，如碱性焊条E5015、E5016，对于不重要的结构，也可选用酸性焊条E5003、E5001。对厚度小、坡口窄的焊件，可选用E4315、E4316焊条。

　　16Mn厚壁焊管埋弧焊时H08MnA焊丝配合焊剂HJ431(开I形坡口对接)或H10Mn2焊丝配合焊剂HJ431(中板开坡口对接)，当需焊接厚板深坡口焊缝时，应选用H08MnMoA焊丝配合焊剂HJ431。

　　16Mn厚壁焊管是目前我国应用最广的低合金钢，用于制造焊接结构的16Mn钢均为16MnR和16Mng钢。

　　化学成分

　　C ：0.13～0.19 Si ：0.20～0.60 Mn ：1.20～1.60 Cr≤0.30 P≤0.030 S≤0.030 Ni≤0.30 Cu≤0.25

　　16Mn厚壁焊管计算公式:[(外径-壁厚)*壁厚]*0.02466=kg/米(每米的重量)

　　主要特性:综合性能好，低温性能好，冷冲压性能，焊接性能和可切削性能好。

　　应用举例：矿山，运输，化工等各种机械。

　　16Mn厚壁焊管标准，16Mn是旧国标GB/T1591-1988中的低合金高强度结构钢的牌号，新国标GB/T1591-2008中的牌号为Q345(Q345有5个质量等级，Q345A~Q345E)，Q345A对应美国ASTM的牌号是Gr·50。

　　16Mn的硬度：

　　16Mn的硬度不能用HRC，一般是140HBS，如果非要用HRC换算，140/10就行无缝钢管尺寸及允许偏差

　　偏差等级标准化外径允许偏差

　　D1±,1,5%,最小±,0,75,mm

　　D2±,1,0%,最小±,0,50,mm

　　D3±,0,75%,最小±,0,30,mm

　　D4±,0,50%,最小±,0,10,mm
